TRẠM BIẾN ÁP LÀ GÌ? PHÂN LOẠI, VAI TRÒ VÀ TIÊU CHUẨN LỰA CHỌN

Trạm Biến Áp: Vai Trò Cốt Lõi Trong Hệ Thống Điện & Hướng Dẫn Lựa Chọn Loại Trạm Phù Hợp Cho Dự Án

Trạm Biến Áp là mắt xích không thể thiếu, đóng vai trò then chốt trong việc truyền tải và phân phối điện năng từ lưới điện cao áp/trung áp đến người tiêu dùng (nhà máy, tòa nhà, khu dân cư). Chức năng chính của trạm là hạ áp hoặc nâng áp điện năng, đảm bảo điện áp phù hợp cho từng khâu vận hành.

VNECCO chuyên tư vấn, thiết kế, thi công và lắp đặt trọn gói các loại Trạm Biến Áp công nghiệp và dân dụng, cam kết tiêu chuẩn kỹ thuật nghiêm ngặt và giải pháp tối ưu về không gian.

I. Trạm Biến Áp Là Gì? và Vai Trò Quan Trọng Nhất

1. Định nghĩa và Nguyên lý

Trạm Biến Áp là tổ hợp các thiết bị điện, bao gồm: Máy Biến Áp, các thiết bị đóng cắt (như Máy cắt, Dao cách ly), hệ thống bảo vệ và đo lường.

Nguyên lý: Máy biến áp thực hiện chức năng chính là thay đổi điện áp.

-        Tăng áp: Tăng điện áp để giảm tổn thất và truyền tải đi xa.

-        Hạ áp: Giảm điện áp từ cấp truyền tải (ví dụ: 110kV, 22kV) xuống cấp sử dụng (ví dụ: 0.4kV).

2. Phân loại theo Chức năng

Trạm Biến Áp Tăng áp: Thường đặt tại các nhà máy điện (thủy điện, nhiệt điện, điện mặt trời). Nâng điện áp từ cấp máy phát lên cấp truyền tải cao (ví dụ: từ 10.5kV lên 220kV).

Trạm Biến Áp Hạ áp: Phổ biến nhất. Hạ điện áp từ lưới truyền tải/phân phối xuống cấp điện áp tiêu thụ cuối (ví dụ: từ 22kV xuống 0.4kV).

II. Phân Loại Trạm Biến Áp Phổ Biến Theo Cấu Trúc

Trong môi trường công nghiệp và đô thị, việc lựa chọn cấu trúc trạm biến áp là rất quan trọng, quyết định đến không gian, chi phí và tính thẩm mỹ.

1. Trạm Ngoài trời

• Đặc điểm: Toàn bộ thiết bị (kể cả máy biến áp) được lắp đặt ngoài trời, chỉ có tủ phân phối (MSB) đặt trong nhà.
• Ưu điểm: Chi phí xây dựng thấp, dễ dàng bảo trì.
• Nhược điểm: Yêu cầu diện tích lớn, thiết bị chịu ảnh hưởng trực tiếp của thời tiết (cần vỏ tủ IP cao).
• Ứng dụng: Các khu công nghiệp lớn, vùng ngoại ô có quỹ đất rộng.

2. Trạm Trong nhà

• Đặc điểm: Toàn bộ thiết bị đặt trong một phòng riêng biệt (phòng trạm), có tường bao bọc.
• Ưu điểm: Bảo vệ thiết bị khỏi môi trường, tăng tính an toàn, tuổi thọ cao.
• Nhược điểm: Tốn diện tích xây dựng (phải có phòng riêng).
• Ứng dụng: Các tòa nhà cao tầng, bệnh viện, nhà máy có môi trường ô nhiễm.

3. Trạm Kiểu Trọn Bộ

Đây là giải pháp hiện đại được VNECCO cung cấp rộng rãi.

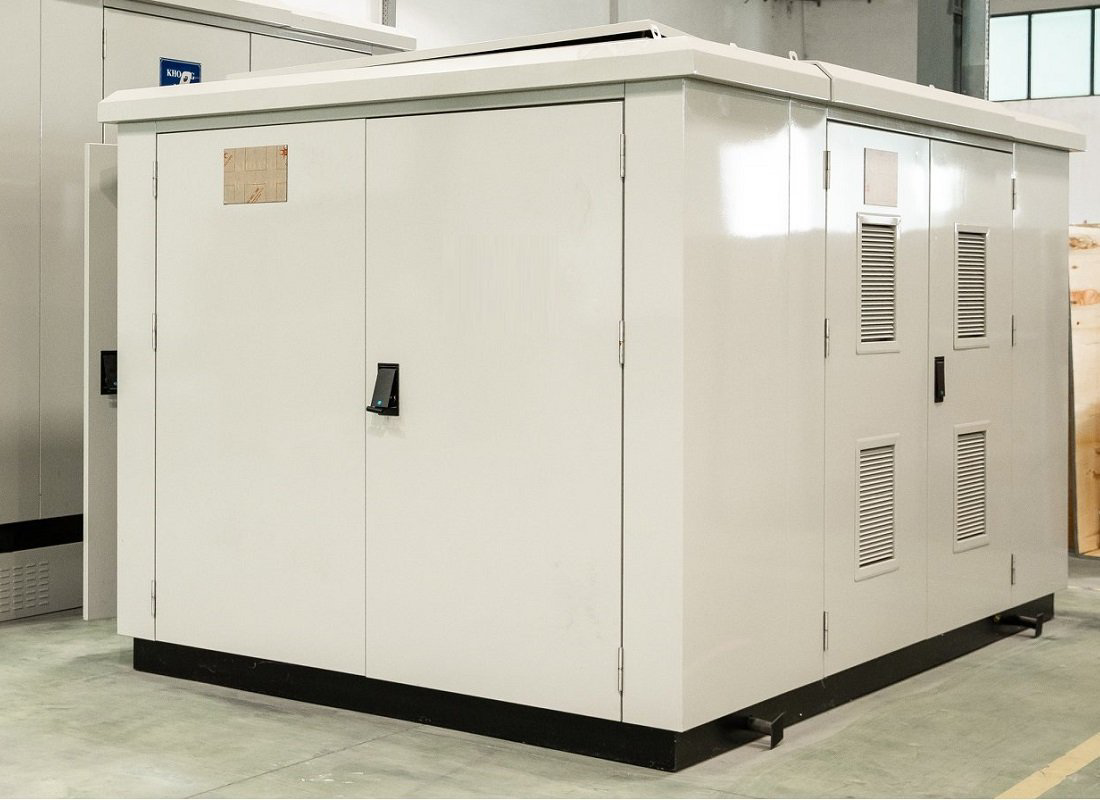

Trạm Kios: Đây là trạm biến áp mà toàn bộ thiết bị (Máy biến áp, Tủ trung thế, Tủ hạ thế) được lắp đặt trong một vỏ kim loại kín và cách ly hoàn toàn.

-        Ưu điểm: Thẩm mỹ cao, an toàn, tiết kiệm không gian (lắp đặt ngoài trời).

-        Nhược điểm: Chi phí đầu tư ban đầu sẽ cao, Khó khan trong vận chuyển

-        Ứng dụng: Khu đô thị, khu nghỉ dưỡng, các nhà máy có yêu cầu cao về kiến trúc.

Trạm Treo: Máy biến áp được treo trên cột điện (thường là 2 trụ)

-        Ưu điểm: Tiết kiệm không gian tối đa, chi phí thấp

-        Nhược điểm: Công suất bị giới hạn (thường dưới 400kVA), độ an toàn thấp hơn.

-        Ứng dụng: Khu vực nông thôn, vùng xa. Các cụm dân cư nhỏ

Trạm biến áp một cột: Là giải pháp kết hợp tính thẩm mỹ của trạm Kios và sự gọn gàng của trạm treo, đặc biệt phù hợp cho các tuyến phố yêu cầu cao về mỹ quan.

-        Ưu điểm: Gọn gàng, hiện đại, chiếm ít diện tích mặt đất. Và rất đảm bảo do thiết bị được bố trí ở độ cao an toàn và được bảo vệ bằng vỏ kim loại (tương tự Kios)

-        Nhược điểm: Công suất bị giới hạn (thường tối đa 1000kVA)

-        Ứng dụng: Khu vực công cộng, tuyến phố đi bộ, công viên, khu dân cư yêu cầu kiến trúc cao.

III. Các Thành Phần Cốt Lõi Trong Trạm Biến Áp Hạ Thế

Một Trạm Biến Áp hoàn chỉnh (Ví dụ: 22kV/0.4kV) bao gồm ba khu vực chức năng chính:

1. Khoang Trung Thế

Chức năng: Cấp nguồn và bảo vệ máy biến áp khỏi sự cố từ lưới trung thế (22kV).

Thiết bị chính:

-        LBS (Load Break Switch): Dao cắt tải.

-        Bộ ngắt mạch (Circuit Breaker): Với cơ chế dập hồ quang bằng chân không (VCB - Vacuum Circuit Breaker) hoặc SF6.

-        Cầu chì (Fuse): Bảo vệ máy biến áp.

2. Máy Biến Áp

Chức năng: Mục đích chính là để hạ điện áp.

Phân loại: Máy biến áp dầu (giải nhiệt tốt, bền bỉ) hoặc máy biến áp khô (an toàn hơn, không cháy nổ, dùng trong nhà).

Thông số: Công suất (kVA), Điện áp sơ cấp/thứ cấp, Tổ đấu dây (ví dụ: Dyn11).

3. Tủ Điện Hạ Thế

Chức năng: Phân phối điện áp 0.4kV (3 pha) đến các tải tiêu thụ và bảo vệ chung cho toàn bộ hệ thống hạ áp.

Thiết bị chính: ACB (Air Circuit Breaker) tổng, Tủ MSB (Main Switchboard) và Tủ tụ bù (PFC).

IV. Dịch Vụ Thiết Kế và Thi Công Trọn Gói Của VNECCO

VNECCO cung cấp giải pháp Trạm Biến Áp trọn gói từ A đến Z, giúp khách hàng tối ưu hóa chi phí và thời gian.

• Tư vấn Lựa chọn Máy biến áp: Dựa trên nhu cầu công suất thực tế (P_tải) và hệ số công suất (cosφ) của khách hàng để lựa chọn Máy biến áp có công suất (kVA) phù hợp, tránh lãng phí.
• Thiết kế Bản vẽ: Thiết kế mặt bằng, bố trí thiết bị tuân thủ các quy định về an toàn phòng cháy chữa cháy và tiêu chuẩn kỹ thuật (IEC, TCVN).
• Thi công Lắp đặt: Bao gồm cả phần xây dựng (móng, hàng rào) và lắp đặt thiết bị điện, đảm bảo tiêu chuẩn an toàn và đấu nối chính xác.
• Thử nghiệm & Đóng điện: Phối hợp với điện lực để thực hiện các bước kiểm tra, thử nghiệm và hoàn tất hồ sơ pháp lý để đóng điện.

Trạm Biến Áp là huyết mạch năng lượng của dự án. Lựa chọn đối tác thi công thiếu kinh nghiệm có thể dẫn đến rủi ro nghiêm trọng.

Liên hệ VNECCO ngay hôm nay để nhận tư vấn chuyên sâu về thiết kế Trạm Biến Áp an toàn, tối ưu chi phí và Báo Giá Thi công Trọn gói tốt nhất!
